Калибровка

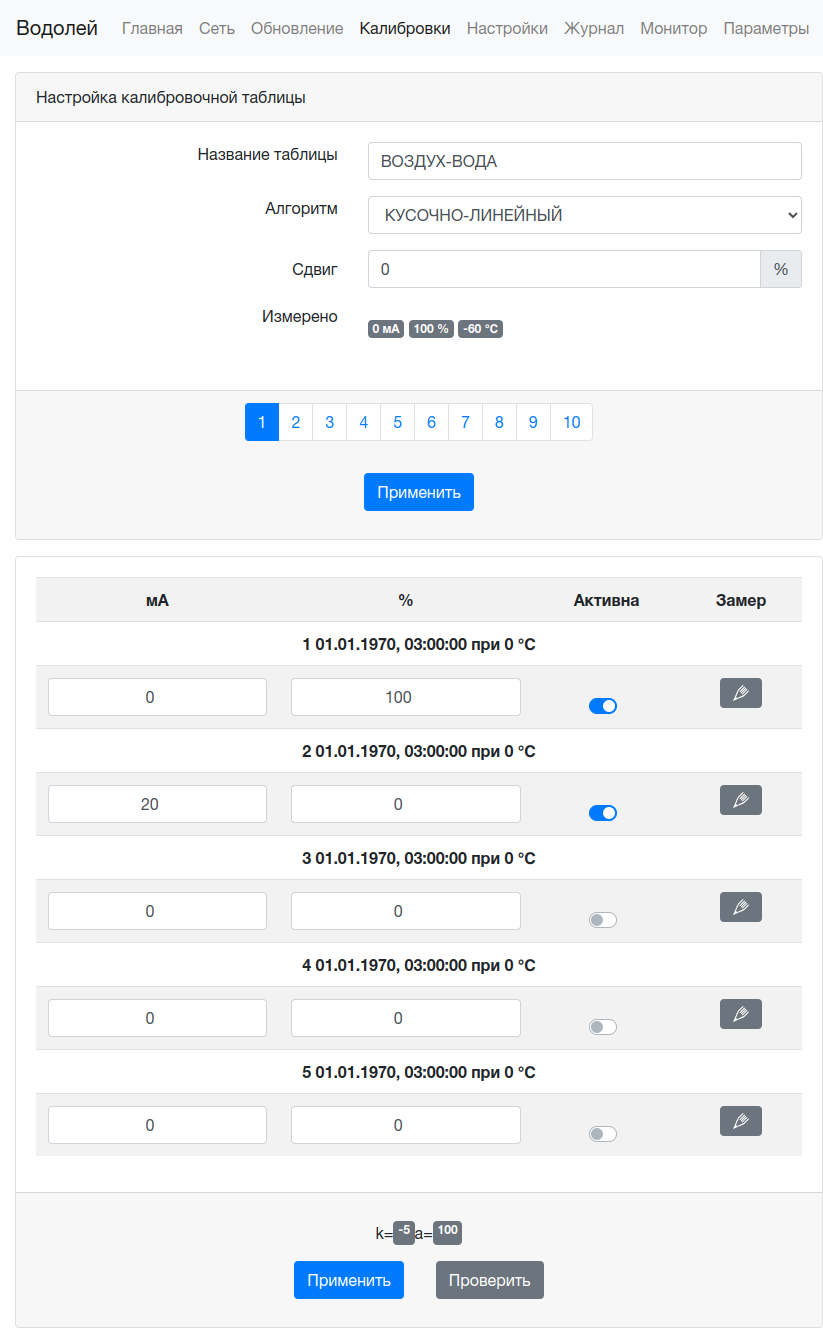

Преобразование показаний с датчика влажности происходит по калибровочной таблице, которая состоит максимум из 5 точек. Доступно 2 алгоритма: средне-статистический и кусочно-линейный. Среднестатистический алгоритм вычисляет 2 параметра k и a (наклон и сдвиг), чтобы линейная функция f(x), где x - измеренное значение мА, f(x) - влажность проходила максимально близко ко всем «Активным» точкам. Кусочно-линейный алгоритм строит кусочно-линейную функцию через все «Активные» точки.

Калибровочные точки - это набор из измеренного значения (мА), фактической измеренной влажности по лабораторным измерениям, температуры среды, даты формирования точки.

Последовательность калибровки (на примере песка)

• высушить песок в печи до абсолютно сухого состояния

• остудить

• погрузить датчик в песок, после того как успокоится значение Измерено (в мА) нажать кнопку с карандашом или занести в поле мА и % измеренное значение и соответствующую ему влажность. Измеренное значение мА запишется в первое поле. В поле % записываем 0 (поскольку песок сухой)

• Взвесить сухой песок. Взять 7 % воды от полученного веса и смешать с песком, перемешать до однородного состояния. Получен песок с влажностью 7%

• Погрузить датчик в полученный песок. После стабилизации показаний мА на второй строке (точка №2) нажать кнопку с карандашом. В поле % записываем 7. В полученных точках включаем «Активна».

• Нажать кнопку «Применить».

Определение влажности сушкой

Результаты вычисляются по формуле: W = (m-m1)/(m1)*100% , где: W – искомый параметр влажности; m – первоначальная масса продукта; m1 – окончательная масса продукта после сушки.
