Введение

Документ содержит описание устройства автоматического увлажнения бетона «СДВ-ВОДОЛЕЙ» (с) 2024, ЭТАЛОН-КОМ

Блок управления «СДВ-ВОДОЛЕЙ» оснащен кнопками и сенсорным экраном на лицевой панели, а также встроенным контроллером. Он разработан для работы с датчиками влажности HYDROKOM-2 и предназначен для контроля уровня влаги в технологических процессах, таких как смешивание, с целью регулирования расхода воды с помощью водяного клапана или насоса.

Технические характеристики

  • Экран: 3“-LCD с сенсорный, 320х240 px, стекло.

  • WiFi: 2.4 GHz 802,11 b/g/n/e/l

  • 2 16-битных аналоговых входа (влажность, температура с HydroKOM-2)

  • 1 16-битный аналоговый выход (обработанная, термо-скомпенсированная влажность)

  • 2 импульсных входа, до 2.4 kHz

  • 3 дискретных выхода (2 клапана, один-резерв)

  • Корпус: навесной ящик из поликарбоната с защитой IP54

  • Питание: 230 В, 50Гц. Потребление максимально 350 Вт.

Основные функции

  • Контроль уровня влаги: Уровень влаги отображается на обзорном экране, который содержит интуитивно понятные графические средства для задания целевых значений.

  • Управление процессом увлажнения: Имеет 3 режима работы, которые можно выбирать с экрана.

  • Связь с внешними системами: Поддержка интерфейса WI-FI для связи с внешними системами.

  • Встроенный WEB-СЕРВЕР: Обеспечивает управление с ПК или смартфона, а также настройку, калибровку и диагностику устройства.

Внешний вид

_images/sdv-vodoley.png

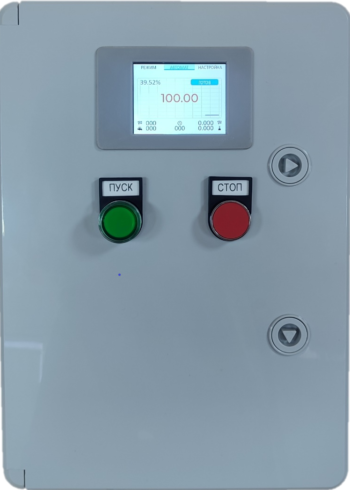

Внешний вид устройства

Блок управления представляет из себя пластиковый шкаф. На дверце шкафа установлен сенсорный 3“-экран, кнопка «ПУСК» с подсветкой зеленого цвета, кнопка «СТОП» красного цвета.

Внутри располагаются пружинные клеммные колодки для подключения насоса/клапана, контроллер. В контроллере встроен WEB-сервер, при помощи которого производится подготовка к работе, настройка.
