Варианты подключения

Блок управления может производить подачу воды используя только показания датчика влажности HydroKOM-2, или используя импульсный расходомер.

Ниже приведены различные варианты подключения оборудования.

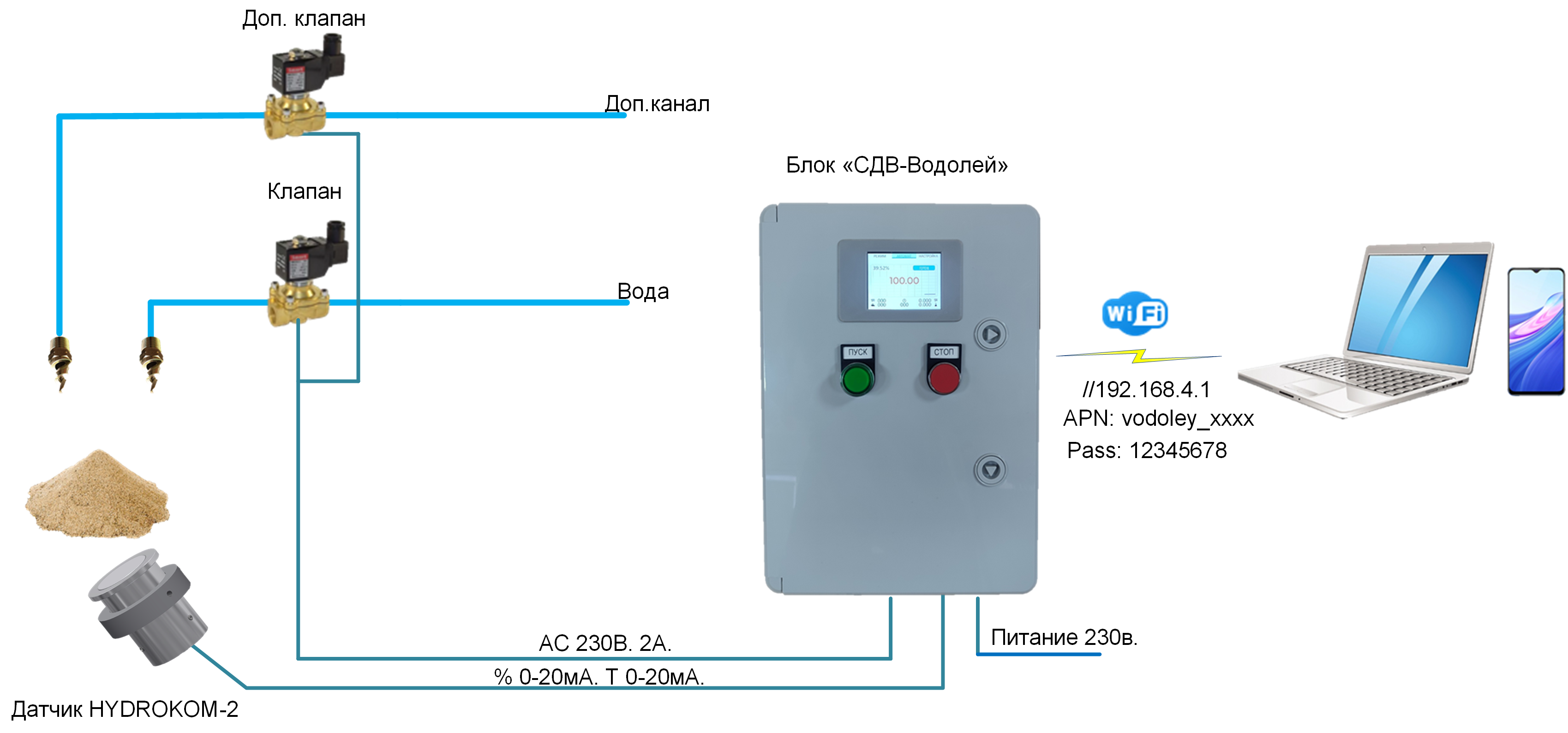

Без расходомеров

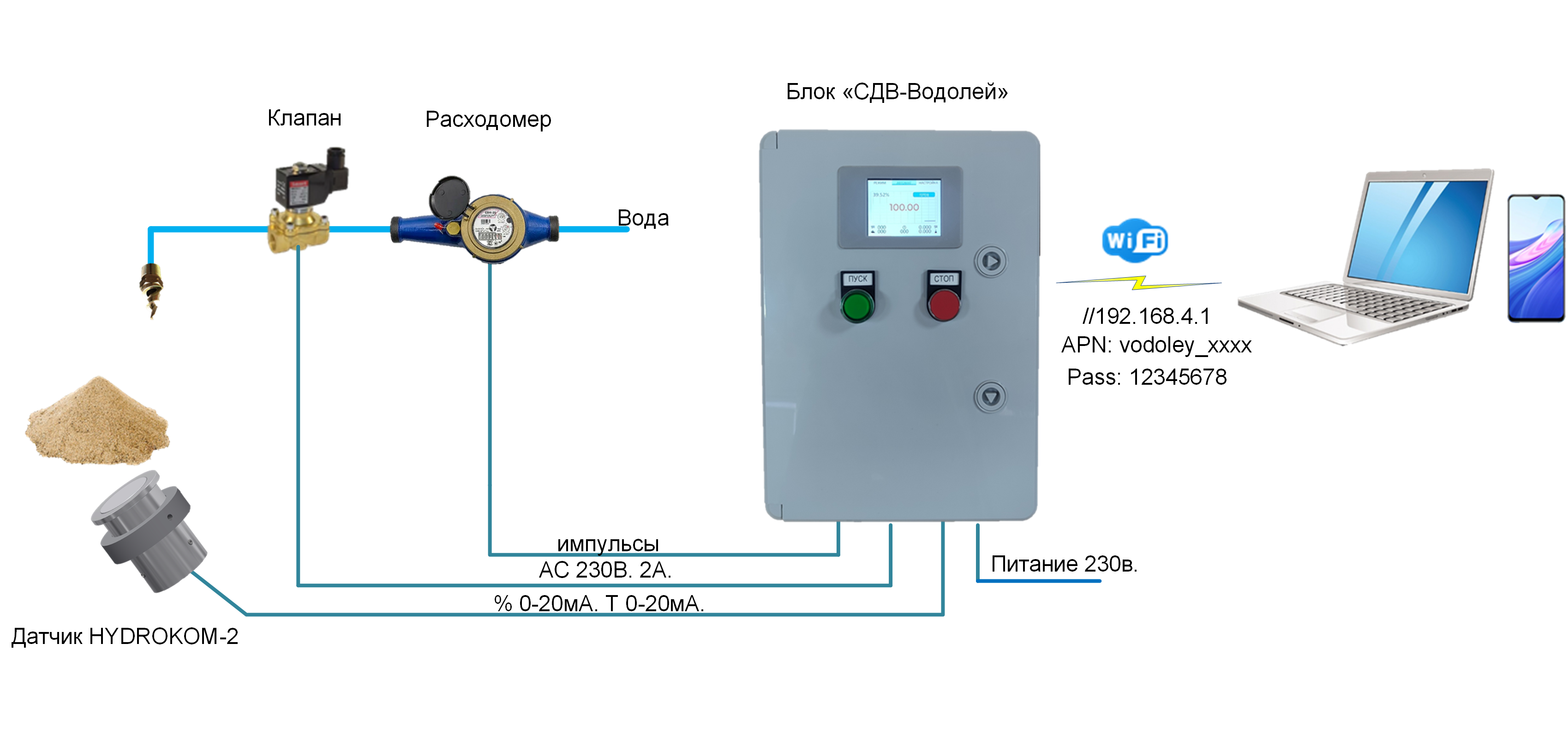

С расходомером

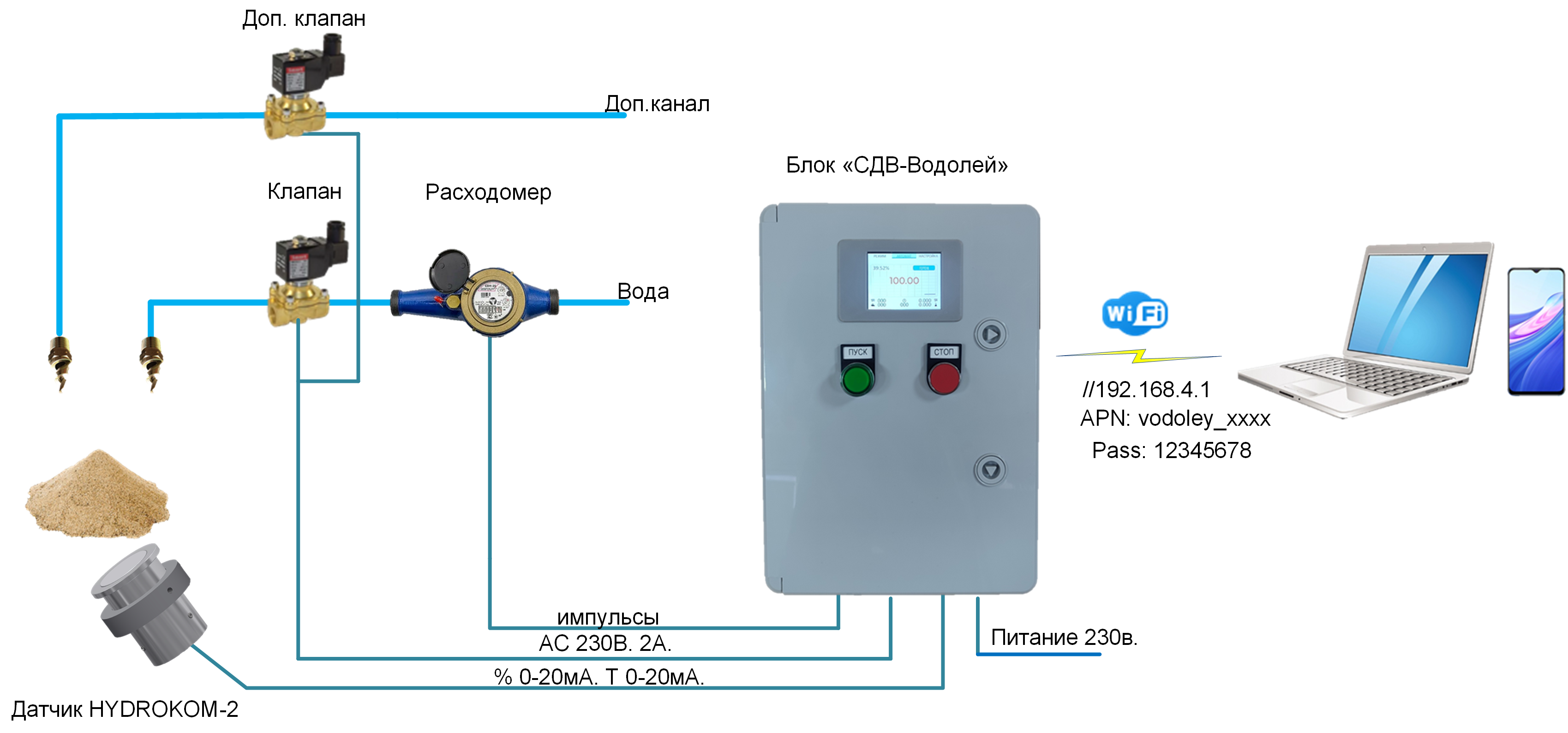

С расходомером и дополнительным клапаном

При приготовлении часто используются различные добавки, которые можно автоматически добавлять в процессе приготовления дополнительным клапаном.

Также этот клапан можно использовать для предварительного увлажнения бетона. Однако без расходомера подача производится по времени, поэтому желательно использовать следующую схему.

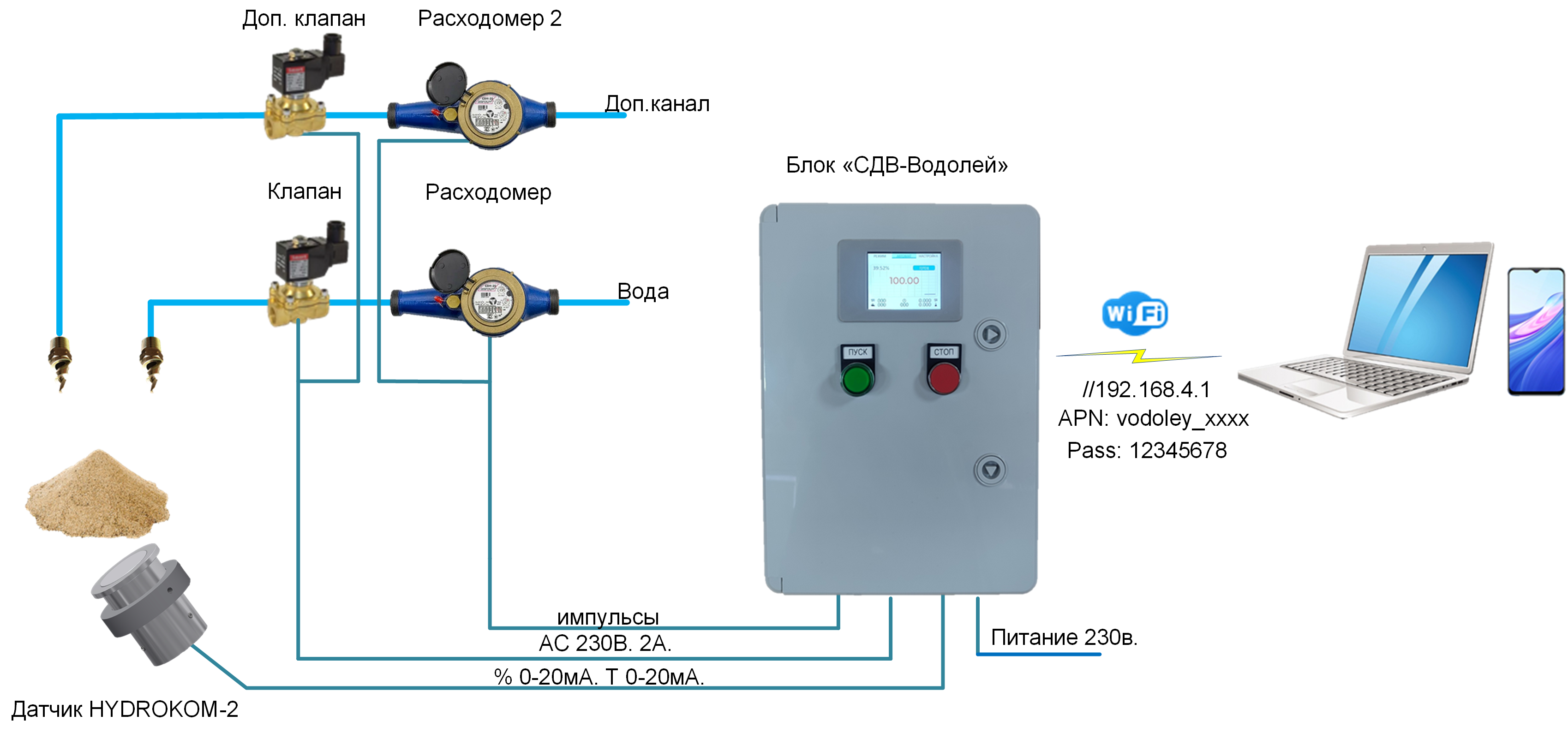

С 2-мя расходомерами

Подача воды и добавки (или воды) через расходомеры. Такой вариант удобен тем, что можно использовать все возможные режимы работы блока управления.

Установка и подключение

На нижней части блока управления установлены гермо-вводы для заведения проводов от клапанов, датчиков и насосов.

Подключение расходомеров и клапанов

Ниже представлены типовые схемы подключения распространенного оборудования к блоку.

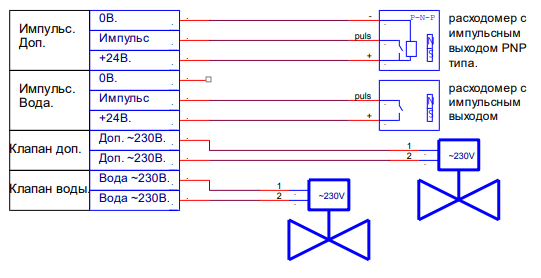

_images/schema-counters-electric.png — Подключение расходомеров и клапанов

Монтаж трубопроводов

Внимание

При монтаже трубопроводов необходимо:

Чтобы участок от клапана до форсунки был как можно короче.
Уровень форсунок должен быть выше клапана и расходомера: чтобы после закрытия клапана не происходил слив из участка трубопровода за клапаном.
Расходомер должен быть всегда заполнен водой

Подключение датчика влажности

Порядок подключения датчика влажности:

Установка датчика в смеситель
Подключение к блоку СДВ-ВОДОЛЕЙ (через гермо-ввод)

Схема подключения
Позиция	Клеммы	Кабель HYDROKOM-2
1	OUT PW+	Коричневый
2	OUT PW-	Белый
3	CH0	Зелёный
4	COMM	Серый
5	CH1	Жёлтый
