Управление
На лицевой панели расположен экран и 2 кнопки: ПУСК и СТОП. Управление работой осуществляется с их помощью.
ПУСК: запускает цикл работы. Имеет подсветку.
СТОП: останавливает активный цикл работы. Если цикл не запущен, то открывает/закрывает подачу воды.
ЭКРАН: контроль, изменение настроек и режима.
Совет
Налить немного воды можно нажатием кнопки СТОП, если цикл работы неактивен.
Примечание
Подсветка кнопки ПУСК сообщает о состоянии СДВ-ВОДОЛЕЙ:
ВЫКЛЮЧЕНА: цикл работы неактивен.
ВКЛЮЧЕНА: выполняется цикл работы.
МИГАЕТ: максимальное время работы или количества добавленной воды превышено.
Элементы управления на экране разделены на 3 вкладки. Перемещение между ними производится жестом «смахивание» влево/вправо или прикосновением к наименованию вкладки в верхней части экрана.
Функции и действия, доступные с экрана СДВ-ВОДОЛЕЙ
Изменение режима работы (вкладка РЕЖИМ): работа по расчету, автоматический, дозирование, диагностика клапанов.
Настройка параметров работы (вкладка НАСТРОЙКА): целевая влажность, скорость подачи воды, расход через доп. клапан.
Контроль влажности (вкладка СОСТОЯНИЕ): основной рабочий экран.

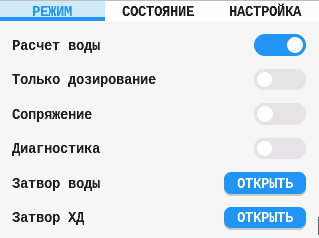

РЕЖИМ
На экране вкладки РЕЖИМ расположены переключатели и 2 кнопки для проверки клапанов подачи воды и добавки.
Переключатели и их назначение
Расчет воды: активирует режим работы подачи воды расчетным методом. При включении имя вкладки СОСТОЯНИЕ изменяется на РАСЧЕТ. В выключенном состоянии активируется режим работы АВТОМАТ.
Только дозирование: Активирует режим дозирования воды, оператор задает количество воды.
Сопряжение: активирует WEB-сервер экрана. Подробнее в главе Замена экрана.
Диагностика: активирует кнопки управления затворами воды и ХД, для проверки.

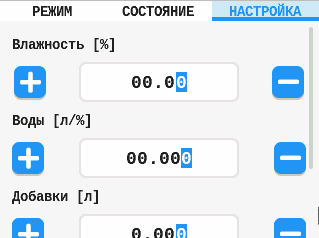

НАСТРОЙКА
На экране настроек расположены поля ввода.
Влажность [%]/Дозировать [л]: для ввода доступно в зависимости от текущего режима влажность в % или расход в литрах.
Воды [л/%]: коэффициент перевода % влажности в количество необходимой воды. Подробности в описании режима АВТОМАТ.
Добавки [л]: количество подаваемой жидкости через дополнительный клапан.
Скорость [%]: для тонкой регулировки скорости работы. Подробности в описании режима АВТОМАТ.
СОСТОЯНИЕ

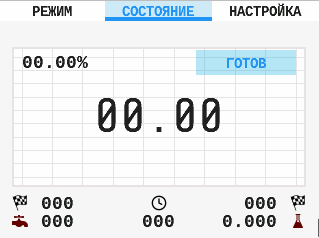

Снимок окна СОСТОЯНИЕ
Эта вкладка является основной рабочей. Ее имя меняется в зависимости от текущего режима работы, и может принимать следующие значения:
АВТОМАТ
РАСЧЕТ
РАСХОД
Центральная область отведена под график влажности. Кроме кривой графика также отображены:
Текущая влажность: на переднем плане графика в центре, самая крупная цифра.
Целевая влажность: в левой верхней части графика.
Ход работы: надпись в правом углу, выделенная фоном.
Нижняя часть отведена под оперативную информацию о расходах, поставленных целях и состоянии клапанов.
: cколько надо набрать воды
: cколько воды уже набрано и состояние клапана
: cколько добавки надо
: cколько добавки набрано и состояние клапана
Состояние клапанов отображается цветом соответствующей иконки:
Красный: команды открыть нет
Зеленый: команда открыть выдается
В центральной части дополнительно отображается время в секундах, которое прошло с момента запуска процесса увлажнения.
Режимы работы
СДВ-ВОДОЛЕЙ производит увлажнение 3 способами. Выбор способа осуществляется переключением режима на экране РЕЖИМ
АВТОМАТ
Характеристики режима:
Скорость работы: самая медленная
Точность достижения заданной влажности: максимальная
Назначение: работа без расходомеров, с постоянным стабильным результатом.
Примечание
Этот режим можно считать основным, особенно если формовка изделий происходит медленно, и время на приготовление не критично (между замесами 3-5 минут).
Для работы основным параметром, влияющим на результат является Целевая влажность. Рекомендации для ее определения см. в разделе Определение целевой влажности.
Дополнительно при подстройке работы может использоваться параметр Скорость. Использование этого параметра см. в разделе Коррекция в процессе работы.
Работа в этом режиме идет в следующей последовательности:
Загрузка материалов в смеситель.
Подача (если задание больше 0) через дополнительный клапан.
Грубый режим подачи: характеризуется достаточно быстрой подачей порций воды и малым временем на перемешивание между порциями.
Точный режим подачи: характеризуется малыми порциями и продолжительным временем на перемешивание.
Размер порций и продолжительность перемешивания можно изменить с помощью встроенного WEB-СЕРВЕРА
Подсказка
Подача через дополнительный клапан может использоваться для уменьшения времени работы, например когда каждый замес какое-то определенное количество воды точно необходимо налить.
Во время работы автоматического режима производится расчет параметра Воды [л/%]. Результат можно посмотреть и применить на экране НАСТРОЙКА.
РАСЧЕТ
Характеристики режима:
Скорость работы: средняя
Точность достижения заданной влажности: зависит от качества настройки параметра Воды [л/%]
Назначение: работа при эпизодическом изменении влажности исходных компонентов
Примечание
Не рекомендуется использовать без расходомера.
Работа в этом режиме идет в следующей последовательности:
Загрузка материалов в смеситель.
Предварительно перемешивание: для корректного измерения влажности необходимо довести смесь до гомогенной.
Определение расстояния до целевой влажности: определяется разница \({\delta}\) = Целевая влажность - Текущая влажность.
Расчет необходимого количества воды: M = \({\delta}\) * Воды [л/%].
Набор воды и пост-перемешивание: после набора воды происходит перемешивание и фиксация результата.
Время предварительного и пост-перемешивания можно изменять из WEB-СЕРВЕРА.
РАСХОД
Характеристики режима:
Скорость работы: максимально-возможная.
Точность достижения заданной влажности: не используется.
Назначение: ремонта датчика или для увеличения производительности в сочетании с автоматическим или расчетным режимом.
После цикла работы в режиме РАСЧЕТ или АВТОМАТ на экране СОСТОЯНИЕ отображается количество добавленной воды. Если материалы имеют влажность, которая на следующий замес не сильно отличается, то можно предположить что воды потребуется столько же.
Для повтора набора такого же количества воды в следующем замесе достаточно перейти на экран РЕЖИМ и активировать режим Только дозирование
Примечание
При включении режима Только дозирование параметр Дозировать [л] будет установлен на последнее значение
задания расхода.
